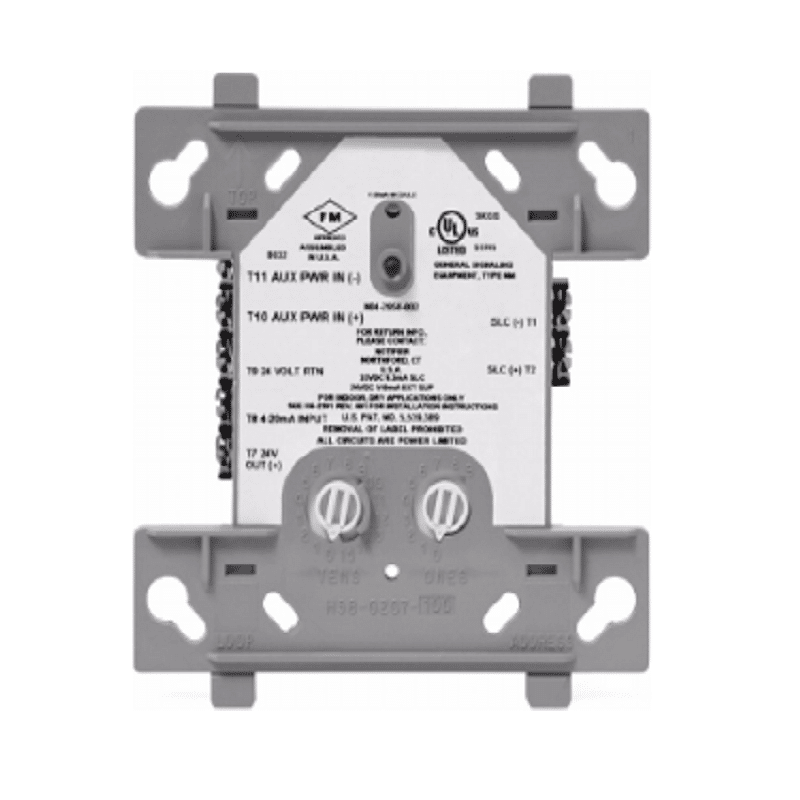

تتيح وحدة الإدخال التناظري TC809C1004 للوحة التحكم في الإنذار XLS3000fire (FACP) مراقبة مستشعرات بروتوكول الصناعة القياسية ، الخطية ، 4-20 مللي أمبير. تقوم الوحدة بتحويل ناتج المستشعر إلى بروتوكول اتصال يمكن أن يتداخل بينه وبين FACP للمراقبة والعرض. هناك العديد من المستشعرات المتاحة في السوق والتي تتصل باستخدام مخرجات 4-20 مللي أمبير ، بما في ذلك مجسات الغاز ، ومستشعرات درجة الحرارة ، وأجهزة استشعار سرعة الهواء ، وأكثر من ذلك.

مسامير SEMS لتخفيف حالة لوحة التحكم في الأسلاك LED (ثنائية اللون) و الاتصالات التناظرية ومفاتيح العنوان الدوارة الحالية منخفضة الاستعداد يتصاعد في

تشتمل الوحدة النمطية TC809C1004 على العديد من الضمانات وميزات الحماية لضمان التشغيل الخالي من المتاعب. يتم عزل مزود الطاقة الخارجي عن خط الاتصال. بالإضافة إلى ذلك ، يحمي المحدد الحالي بقدرة 500 مللي أمبير ودائرة قطع التيار الكهربائي للوحدة من دوائر قصيرة. في حالة حدوث اختصار ، فإن جهد الخروج سوف يدور داخل حدود آمنة حتى تتم إزالة الاختصار. يتم أخذ عينات من إشارة الإخراج وتصفيتها من أجل العابرين والضوضاء قبل تمرير الإشارة إلى FACP. إذا تجاوز التيار الجاري عبر دارة الاستشعار 25 مللي أمبير ، فسيتم إيقاف تشغيل جهد الخروج وستبدأ عملية الحماية القصيرة. تقبل الوحدة على حد سواء سلك 3 (بالوعة الجهاز) وتكوينات من سلكين. تدعم لوحة XLS3000 مع البرامج الثابتة المتوافقة أعلى الحدود القابلة للبرمجة لكل TC809C1004. تم تصميم وحدة الإدخال التناظرية TC809C1004 بدقة واختبارها من أجل التوافق الكهرومغناطيسي والموثوقية البيئية ، في معظم الحالات تتجاوز معايير الصناعة. تم تجهيز الجهاز بمصباح LED يتم التحكم فيه للوحة للإشارة إلى الحالة المحلية. ستقبل محطات SEMS القياسية الأسلاك من 12 AWG إلى 18 AWG.
